Ich habe ein eigenes Macropad entwickelt, um meine wichtigsten Shortcuts effizient nutzen zu können. Der Auslöser dafür war, dass sich meine neue Tastatur nur noch eingeschränkt programmieren liess. Deshalb entschied ich mich, eine separate Lösung zu bauen. Das Gehäuse habe ich mithilfe eines Tutorials entworfen und anschliessend mit einem 3D-Drucker hergestellt. So konnte ich praktische Erfahrungen im Bereich 3D-Druck und Hardware-Aufbau sammeln.



Für den Aufbau habe ich folgende Komponenten verwendet:

Mechanische Switches (blau, taktiles Feedback)

Leere Keycaps zur individuellen Beschriftung

1N4148 Dioden für die Matrix-Schaltung

Arduino Pro Micro als Mikrocontroller, programmiert mit QMK-Firmware



Die Funktionen der Tasten sind im Moment: Software öffnen (Spiele, Schreibprogramme, Google), Kopieren und Einfügen, ALT + F4, Links sowie

Strg + A (Alles auswählen).



Der Aufbau ist über eine Matrix aus Zeilen (Rows) und Spalten (Cols) gelöst. Das heisst, an jedem mechanischen Switch ist eine 1N4148 Diode angebracht. Diese verbinden einerseits alle Spalten und andererseits führen Kabel auf der anderen Seite der Switches von unten nach oben, um die Zeilen zu bilden.



Als Betriebssystem kommt QMK zum Einsatz. Um mein Macropad konfigurieren zu können, musste ich zuerst zwei Programme herunterladen. Anschliessend habe ich den Standard-Code angepasst und meine eigenen Funktionen programmiert. Am Ende wurden die Dateien kompiliert und auf den Arduino Pro Micro geflasht.



Das Anlöten der Kabel, die von unten nach oben verlaufen, war zwar sehr mühsam und anstrengend, aber so ein Projekt würde ich definitiv wieder machen.



Update 29.6.2026:

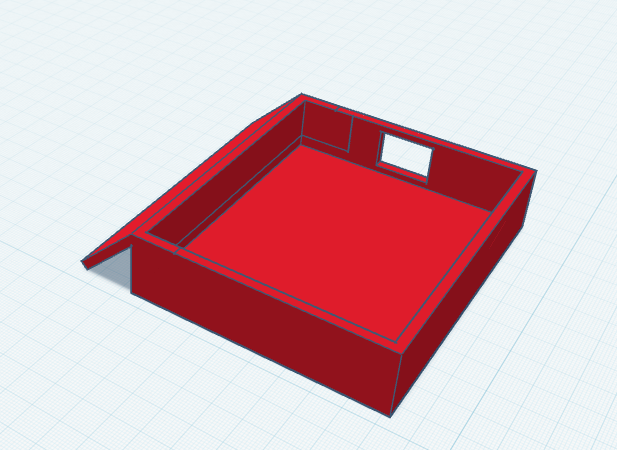

Ich habe an meinem Macropad noch ein paar Upgrades vorgenommen. Ich habe eine eigene Box gezeichnet, um es direkt an meinen Tischrand zu montieren. Dafür habe ich ein CAD-Programm und meinen 3D-Drucker benutzt. Mit dem CAD-Programm habe ich mir auch eigene Keycaps designt. Da sind jetzt die Logos von den Sachen drauf, die passieren, wenn man die jeweilige Taste anklickt.
